Bezkontaktní zapalování Stadion

zapalov.stad 1



Tak i pro Stadiona tu máme první bezkontaktní zapalování. Pro závodníky je toto nezbytná součást úpravy motoru.







Toto zapalování taky zakoupíte u nás :http://www.motokramek.cz/bezkontakni-zapalovani-stadion/







Jeho parametry jsou :

- pracovní otáčky – 400 až 18 000 ot.

- zdroj pro osvětlení má výkon 20W/ 6V

- funkce doprava i doleva

Toto zapalování je taky k dostání u nás : http://www.motokramek.cz/bezkontakni-zapalovani-stadion/

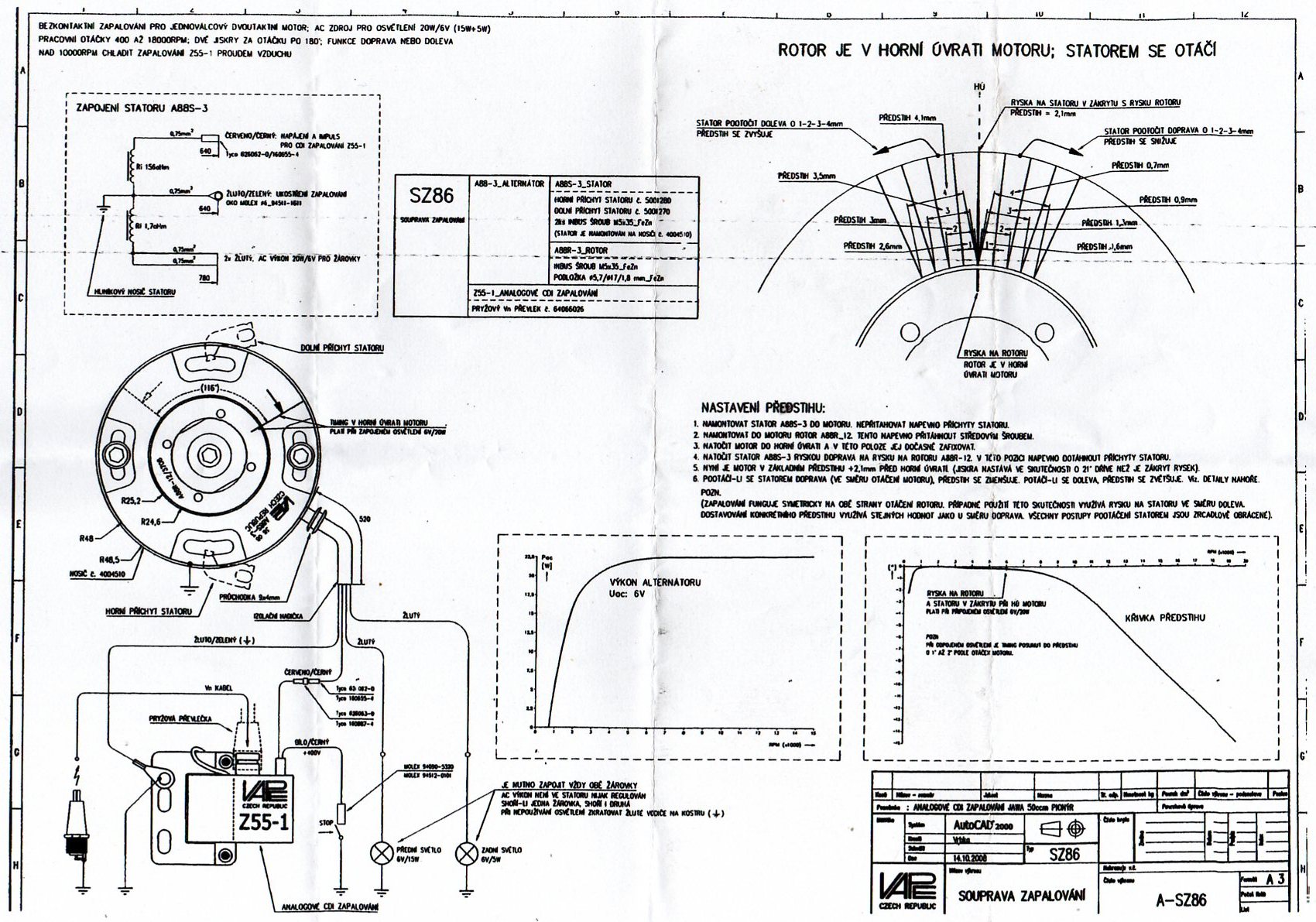

Zde je schéma zapojení a návod k nastavení předstihu ( po kliknutí na obrázek se vám zvětší) :

schéma pro zapal.pio.bezkon.









stad 1A tady pár fotek z uchycení na motoru.Zapalování se montuje bez jakýkoli úprav na motoru a nebo čepu klikovky.











stadion 2

Nejprve namontujeme přírubu zapalování na motor.











stadion 3

Montáž rotoru na kliku je taky v pohodě, je nutné si pohlídat aby nebyl klínek vysoký a nezpůsobil házivost rotoru. Doporučil bych pokaždé kontrolu házivosti. I v případě že máte klínek né úplně ideální, základní polohu kterou nastavíte máte možnost potom doštelovat .









stadion 4

A  je tu stator. Provlést kabely statorem, přes průchodku ven. O dotažení statoru se přesvědčte. Je nutné aby rotor nezachýtal o stator ! Potom by hrozilo poškození. Samozdřejmě provedete nastavení předstihu dle návodu. Nezapomeňte že Stadion se točí opačně.









stadion 6

Na konci kabelů je nutné připojit tranzistorovou indukční cívku. Tuto musíte uchytit na rámu stroje a ujistit se o dobrém ukostření. Je to jediné co je jinak než u originálu. Průměrově menší a lehčí rotor pomáhá akceleraci motoru.









Zapalování je výrobek české firmy a o její kvalitě můžete být  jisti. Zdobí již mnoho motorů a bezproblémový chod je hlavní chloubou tohoto zapalování.
