Elektrické schéma Simson

Motocykly Simson mají několik elektrických zapojení, zde ty nejčastější ( po kliknutí na obrázek se vám zvětší):

Simson S51 B

Simson S51 B



Další schémata zapojení elektroinstalace na Simsona :

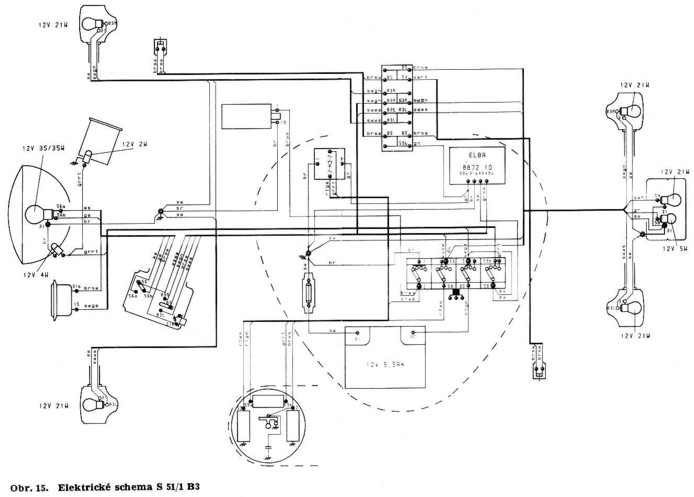

Simson S51 B3

Simson S51 B3

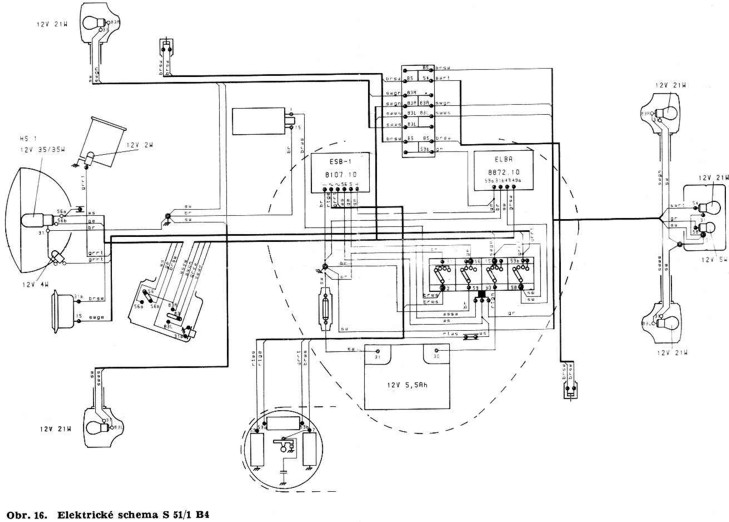

Simson S51 B4

Simson S51 B4

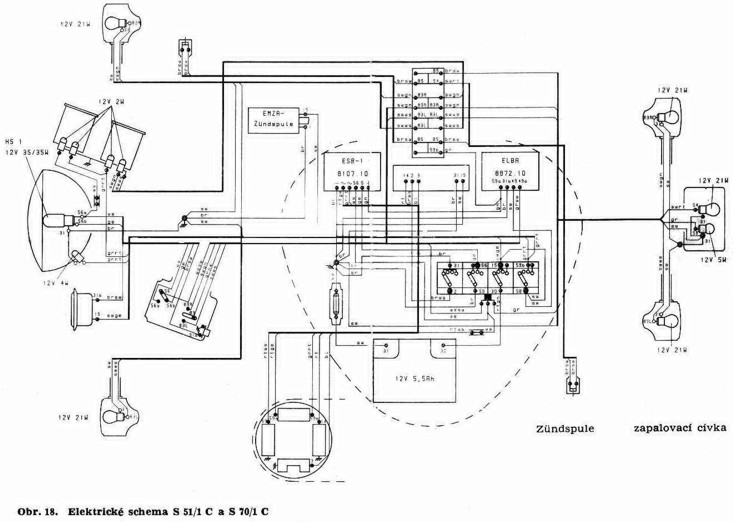

Simson S51 C

Simson S51 C

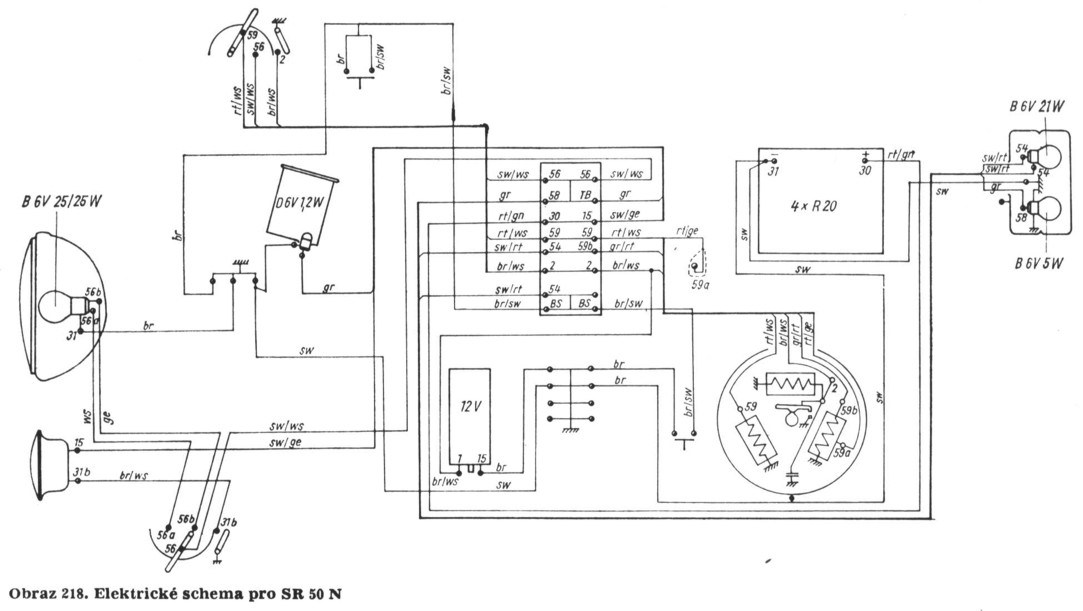

Simson s kontaktním zapal.

Simson s kontaktním zapalováním

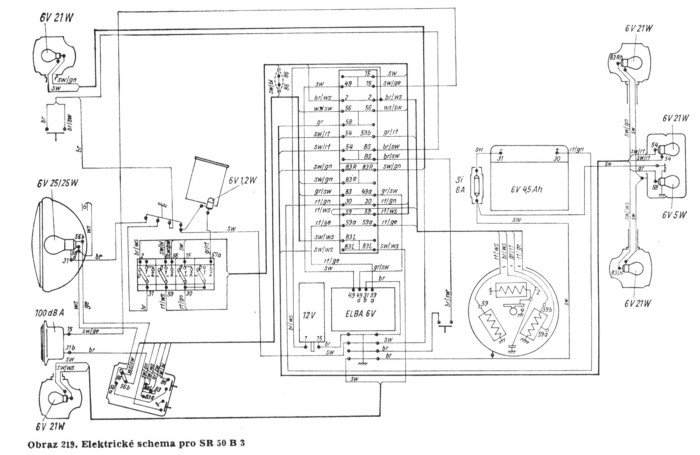

Simson skůtr

Simson skůtr

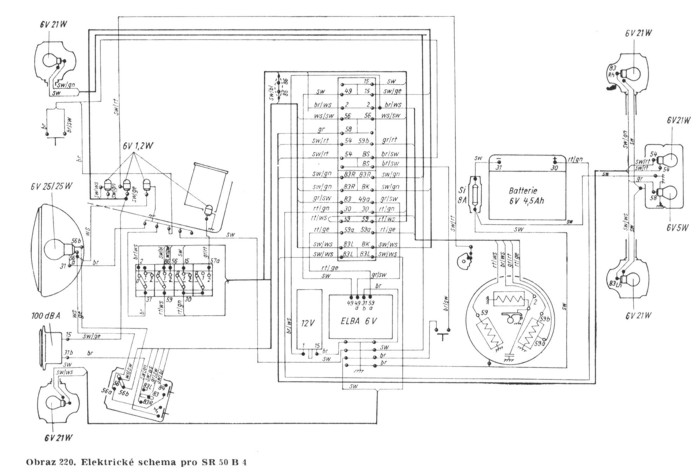

Simson skůtr B4

Simson skůtr B4

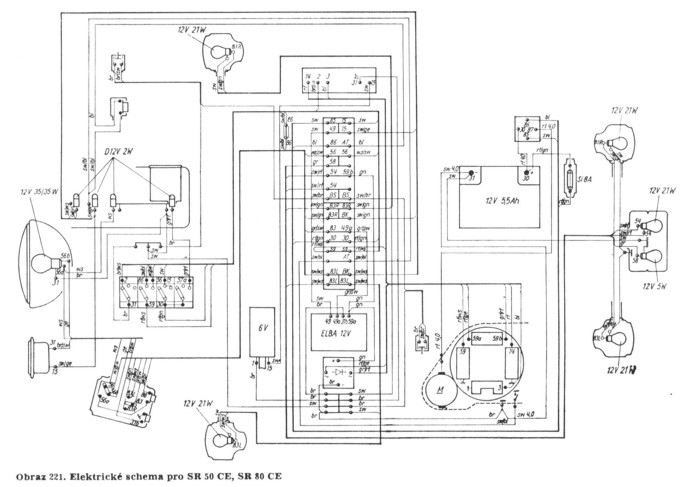

Simson skůtr se startérem

Simson skůtr se startérem
